Description
Following Screws are to be use with above Plates:
A) 3.5mm Locking Head Screw – Self Tapping
Stainless Steel |
Hex Drive |
Titanium |
Cat No. |
Size |
Cat No. |
102.310 To 102.380 |
10mm To 80mm |
Ti.102.310 To Ti.102.380 |
Stainless Steel |
Star Drive |
Titanium |
Cat No. |
Size |
Cat No. |
102.410 To 102.480 |
10mm To 80mm |
Ti.102.410 To Ti.102.480 |
B) 4.0mm Locking Head Cancellous Screw Full Thread – Self Tapping
Stainless Steel |
Hex Drive |
Titanium |
Cat No. |
Size |
Cat No. |
105.512 To 105.580 |
12mm To 80mm |
Ti.105.512 To Ti.105.580 |
Stainless Steel |
Star Drive |
Titanium |
Cat No. |
Size |
Cat No. |
105.612 To 105.680 |
12mm To 80mm |
Ti.105.612 To Ti.105.680 |
C) Cortical Screw 3.5mm Dia. – Self Tapping
Stainless Steel |
Hex Drive |
Titanium |
Cat No. |
Size |
Cat No. |
102.210 To 102.296 |
10mm To 100mm |
Ti.102.210 To Ti.102.300 |
Stainless Steel |
Star Drive |
Titanium |
Cat No. |
Size |
Cat No. |
102.710 To 102.760 |
10mm To 60mm |
Ti.102.710 To Ti.102.760 |
D) Cancellous Screw 4.0mm Dia. Short Thread
Stainless Steel |
Hex Drive |
Titanium |
Cat No. |
Size |
Cat No. |
104.010 To 104.085 |
10mm To 85mm |
Ti.104.010 To Ti.104.085 |
E) Cancellous Screw 4.0mm Dia. Full Thread
Stainless Steel |
Hex Drive |
Titanium |
Cat No. |
Size |
Cat No. |
105.010 To 105.085 |
10mm To 85mm |
Ti.105.010 To Ti.105.085 |
Following Instruments to be use with above Plate:
Cat No. |
Description |
260.281 |
Drill Bit – S.S. Quick Coupling End Dia. 2.8mm x 180mm Long – Calibrated |
260.250 |
Drill Bit – S.S. – Quick Coupling End Dia. 2.5mm X 115mm Long |
260.270 |
Drill Bit – S.S. – Quick Coupling Dia. 2.7mm X 125mm Long |
264.025 |
Bone Tap – Quick Coupling End Dia. 3.5mm, Thread Length 50mm, Total Length 110mm |
264.037 |
Bone Tap – Quick Coupling End Dia. 4.0mm, – Cancellous, Thread Length 85mm, Total Length 110mm |
301.025 |
Hexagonal Screw Driver with Self Holding Sleeve 2.5mm Tip (for 3.5mm Cortical & 4.0mm Cancellous Screw) |
301.026 |
Hexagonal Screw Driver with Self Holding Sleeve 2.5mm Tip (for 2.7mm Cortical, 3.5mm & 4.0mm Locking Head Screw) |
301.040 |
Small Hexagonal Screw Driver 2.5mm Tip – Silicon Handle |
303.010 |
Small Depth Gauge |
804.110 |
LCP Drill Sleeve 3.5mm for Drill Bit 2.8mm |
804.121 |
Tap for 3.5mm Locking Head Screws |
804.163 |
Q.C. Torque Screw Driver Handle 2.5mm Tip (Torque 1.5Nm) |
804.168 |
Hexagonal Screw Driver Q.C. End Shaft, 2.5mm Tip(For Torque Handle 1.5N.M) |
XP.301.081 |
Star Drive Screw Driver – 2.5mm Tip/T-15 |

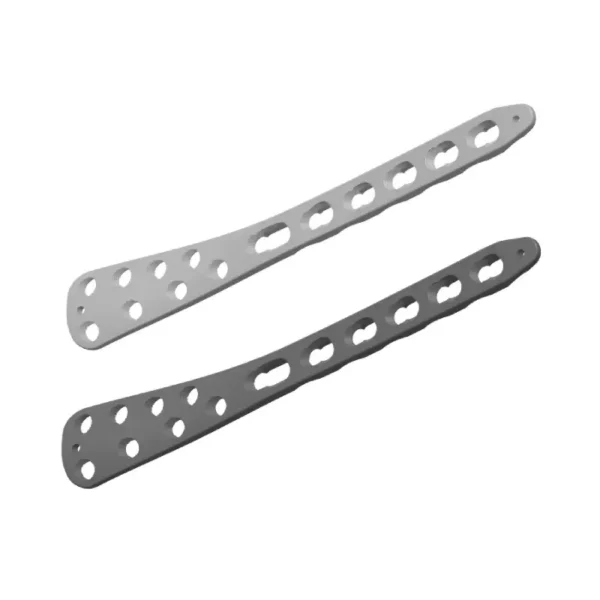

Following Size of Locking Distal Tibia Plate 3.5 / 4.0mm Medial (Without Tab) are available in Stainless Steel & Titanium Material.
Cat No. (Stainless Steel) |
Holes (Right) |
Cat No. (Titanium) |
854.303 |
3 |
Ti.854.303 |
854.304 |
4 |
Ti.854.304 |
854.305 |
5 |
Ti.854.305 |
854.306 |
6 |
Ti.854.306 |
854.308 |
8 |
Ti.854.308 |
854.309 |
9 |
Ti.854.309 |
854.310 |
10 |
Ti.854.310 |
854.311 |
11 |
Ti.854.311 |
854.312 |
12 |
Ti.854.312 |
854.313 |
13 |
Ti.854.313 |
854.314 |
14 |
Ti.854.314 |
854.316 |
16 |
Ti.854.316 |
Cat No. (Stainless Steel) |
Holes (Left) |
Cat No. (Titanium) |
854.403 |
3 |
Ti.854.403 |
854.404 |
4 |
Ti.854.404 |
854.405 |
5 |
Ti.854.405 |
854.406 |
6 |
Ti.854.406 |
854.408 |
8 |
Ti.854.408 |
854.409 |
9 |
Ti.854.409 |
854.410 |
10 |
Ti.854.410 |
854.411 |
11 |
Ti.854.411 |
854.412 |
12 |
Ti.854.412 |
854.413 |
13 |
Ti.854.413 |
854.414 |
14 |
Ti.854.414 |
854.416 |
16 |
Ti.854.416 |
