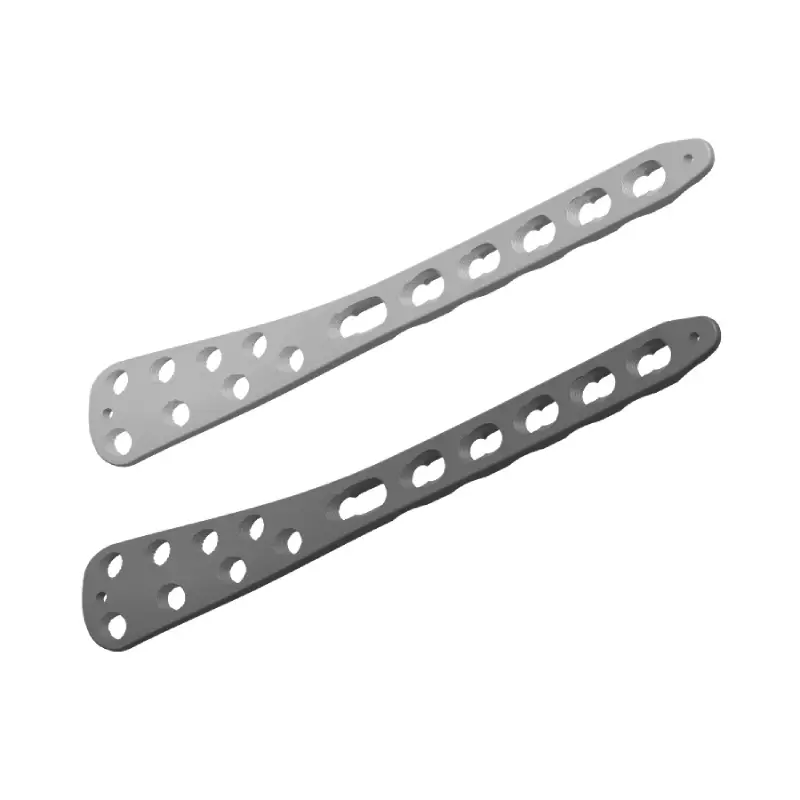

Locking Lateral Distal Tibia Plate 4.5/5.0mm

  • Raw Material: Titanium

This Plate Is To Be Use In

Indications :

  • Distal Tibia Fractures, Perecutaneous or Reducible By Limited Arthotomy.
  • Extra-Articular and Simple Intra-Articular Distal Tibia Fractures.
  • Distal Tibia Fracture Extending into the Diaphyseal Area.

Description

Following Screws are to be use with above Plates:

A) 5.0mm Locking Head Screw – Self Tapping

Stainless Steel Hex Drive Titanium
Cat No. Size Cat No.
106.314 To 106.390 14mm To 90mm Ti.106.314 To Ti.106.390
Stainless Steel Star Drive Titanium
Cat No. Size Cat No.
106.414 To 106.490 14mm To 90mm Ti.106.414 To Ti.106.490

B) 4.5mm Cortical Screw Self Tapping

Stainless Steel Hex Drive Titanium
Cat No. Size Cat No.
106.214 To 106.274 14mm To 74mm Ti.106.214 To Ti.106.274
Stainless Steel Star Drive Titanium
Cat No. Size Cat No.
106.120 To 106.160 20mm To 60mm Ti.106.120 To Ti.106.160

C) 5.0mm Locking Head Cancellous Screw Full Thread – Self Tapping

Stainless Steel Hex Drive Titanium
Cat No. Size Cat No.
110.725 To 110.810 25mm To 110mm Ti.110.725 To Ti.110.810
Stainless Steel Star Drive Titanium
Cat No. Size Cat No.
110.925 To 110.998 25mm To 110mm Ti.110.925 To Ti.110.998

D) 5.0mm Locking Head Cancellous Screw 16mm Thread – Self Tapping

Stainless Steel Hex Drive Titanium
Cat No. Size Cat No.
108.550 To 108.610 40mm To 110mm Ti.108.540 To Ti.108.610

Following Instruments to be use with above Plate:

Cat No. Description
260.430 Drill Bit – S.S. – Quick Coupling End Dia. 4.3mm X 221mm Long – Calibrated
260.320 Drill Bit – S.S. – Quick Coupling End Dia. 3.2mm X 130mm Long
301.029 Hexagonal Screw Driver with Self Holding Sleeve 3.5mm Tip (for 5.0mmLocking Head & 5.0mm Locking Cancellous Screw)
301.050 Large Hexagonal Screw Driver 3.5mm Tip – Silicon Handle
303.020 Large Depth Gauge
803.110 LCP Drill Sleeve 5.0mm for Drill Bit 4.3mm
803.112 Tap for 5.0mm Locking Head Screws
804.164 Q.C. Torque Screw Driver Handle 3.5mm Tip (Torque 4.0Nm)
804.170 Hexagonal Screw Driver Q.C. End Shaft, 3.5mm Tip(For Torque Handle 4.0N.M)
XP.301.082 Star Drive Screw Driver – 3.5mm Tip/T-20

Following Size of Locking Lateral Distal Tibia Plate 4.5/5.0mmare available in Stainless Steel & Titanium Material.

Cat No. (Titanium) Holes (Left)
Ti.896.005 5
Ti.896.007 7
Ti.896.009 9
Ti.896.011 11
Cat No. (Titanium) Hole (Right)
Ti.896.105 5
Ti.896.107 7
Ti.896.109 9
Ti.889.111 11
